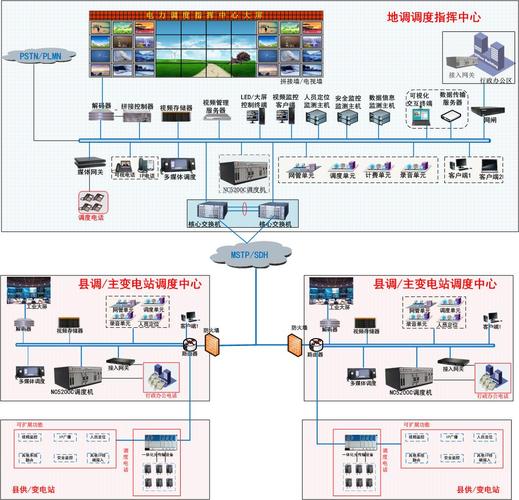

电力系统调度分层控制与电力系统安装 架构、协同与实践

电力系统作为现代社会最重要的基础设施之一，其安全、稳定、经济运行依赖于高效的调度体系与可靠的物理安装。随着电网规模扩大、新能源渗透率提升以及负荷需求日益复杂，传统的集中式调度已难以满足实时性与经济性要求。分层控制架构应运而生，成为现代电力系统调度的核心框架。与此电力系统安装作为所有控制策略落地的物理基础，直接决定了分层控制能否有效执行。本文将从分层控制的基本原理出发，探讨其与电力系统安装之间的协同关系，并给出实际工程中的关键实践建议。

一、电力系统调度分层控制的基本架构

分层控制的核心思想是将调度任务按时间尺度、空间范围和控制目标分解为若干层级，各层之间通过信息交互与指令传递实现全局协调。典型的分层控制结构可分为三层：

1. 第一层：就地控制层（毫秒至秒级）
这一层直接面向发电机组、储能变流器、无功补偿装置等一次设备，负责快速响应本地电压、频率或功率波动。例如，发电机组的调速器根据转速偏差自动调整有功输出，光伏逆变器根据并网点电压执行无功支撑。就地控制不依赖上级调度指令，具有最高可靠性，但缺乏全局优化能力。

2. 第二层：区域协调层（秒至分钟级）
通常由地区调度中心或集控站承担，负责对区域内多个电厂、变电站和可控负荷进行协调。该层接收上级调度下发的功率计划或调节信号，并分解为具体机组的设定值。区域协调层还需处理就地层无法解决的功率平衡、电压配合等问题。典型功能包括自动发电控制（AGC）的区域分配、自动电压控制（AVC）的区域协调。

3. 第三层：全局优化层（分钟至小时级，甚至日前/日内）
由省级及以上调度中心执行，基于预测数据（负荷预测、新能源出力预测）和网络拓扑，进行经济调度、安全校核和最优潮流计算。该层输出各区域的总功率目标、联络线计划及备用容量分配，是分层控制的“大脑”。随着高比例新能源接入，全局优化层还需要考虑不确定性，采用随机优化或鲁棒优化方法。

层间关系遵循“下级服从上级、上级协调下级”的原则。上级向下级下达目标值或调节范围，下级向上级反馈执行状态与剩余调节能力。通信通道通常采用双冗余光纤或专用数据网，以确保实时性与可靠性。

二、电力系统安装对分层控制的影响

电力系统安装并非简单的设备就位与接线，而是涉及设备选型、位置布置、二次接线、通信接口、接地与防雷等一系列工程活动。安装质量直接决定了分层控制系统的可观测性、可控性与响应速度。

1. 测量与通信设备的安装
分层控制高度依赖量测数据。安装于变电站内的电流互感器、电压互感器、合并单元、智能终端等设备，其精度、相位误差和安装位置会直接影响状态估计的准确性。例如，若互感器安装极性错误，将导致功率方向判断失误，进而使区域协调层发出相反的调节指令。通信光纤的熔接质量、交换机配置、时钟同步（如IEEE 1588）的安装方式，决定了各级控制中心之间数据传输的时延与丢包率。时延过大将使秒级控制失效。

2. 执行机构的安装与接口
发电机组调速器、励磁系统、储能PCS、静止无功发生器（SVG）等执行机构的安装质量，决定了控制指令能否被准确执行。例如，调速器执行机构的死区、非线性或卡涩，会使就地层控制出现稳态误差，进而迫使区域协调层频繁调整。安装过程中还需确保一次设备与二次控制回路之间的电气隔离与抗干扰措施到位，否则强电干扰可能造成误动或拒动。

3. 分布式资源的安装接入
随着分布式光伏、风电、电动汽车充电桩等大量接入配电网，分层控制的范围延伸至低压侧。这些设备的安装方式（如并网点选择、逆变器控制参数设置、通信协议一致性）直接影响其能否接受区域协调层的调度。若安装时未预留标准通信接口或未配置可调有功/无功功能，则该资源对分层控制“不可见、不可控”，形成调度盲区。

三、分层控制与安装的协同优化实践

要实现分层控制的高效运行，必须在安装阶段就融入控制需求，形成“控制指导安装、安装支撑控制”的闭环。

1. 控制需求前移至安装设计
在变电站或电厂设计阶段，应明确各层级控制的量测点、通信带宽、执行机构响应时间等要求。例如，对于参与AGC的机组，安装方案中需规定调速器接口响应时间不大于200ms，并预留与区域协调层的硬接线或高速通信接口。对于分布式光伏，需在安装时配置具备有功/无功可调能力的逆变器，并支持Modbus TCP或IEC 61850协议。

2. 安装过程中的调试验证
设备安装完成后，应进行分层控制的联调试验。就地层需测试本地闭环响应；区域层需注入模拟指令，验证区域协调算法与执行机构的一致性；全局层需与区域层进行端到端测试。常见问题包括：通信点表不匹配、时标不一致、控制方向反置等，这些问题往往源于安装阶段的接线或配置疏漏。通过“安装-调试-整改”迭代，可显著提升分层控制的可用性。

3. 运维阶段的安装信息管理
分层控制系统的运行依赖于准确的安装台账。例如，每台可控设备的安装位置、所属区域、通信地址、调节容量等信息，应纳入调度自动化系统的模型库。当设备更换或新增安装时，必须同步更新模型，否则将导致控制指令误发或漏发。建议采用二维码或RFID标签对关键设备进行标识，并与资产管理系统联动。

四、挑战与展望

当前，分层控制与安装协同仍面临若干挑战：一是高比例电力电子设备带来的低惯量问题，要求就地层控制更快、更准，这对安装中的信号采样与通信时延提出苛刻要求；二是海量分布式资源的安装接入，使得区域层需要处理成千上万个可控单元，传统集中式安装调试模式效率低下；三是网络安全风险，安装过程中若未严格执行安全分区与纵向加密，可能给分层控制带来入侵隐患。

随着5G、边缘计算和数字孪生技术的成熟，分层控制与安装有望实现更深融合。例如，利用数字孪生在安装前模拟控制性能，利用边缘计算在就地层实现毫秒级控制，利用5G切片保障区域层通信的确定性时延。标准化安装接口（如即插即用型智能网关）将大幅降低分布式资源接入控制系统的门槛。

电力系统调度分层控制与电力系统安装是“软件”与“硬件”的统一体。没有合理的分层架构，安装再精良的设备也无法发挥系统最优效能；没有高质量的安装工程，分层控制则如同空中楼阁。在新型电力系统建设背景下，只有将控制理念贯穿于安装全过程，实现规划设计、设备安装、调试验证、运维管理的全链条协同，才能保障电网的安全、经济与绿色运行。
